HP ENVY Desktop TE01筐体内部レビュー

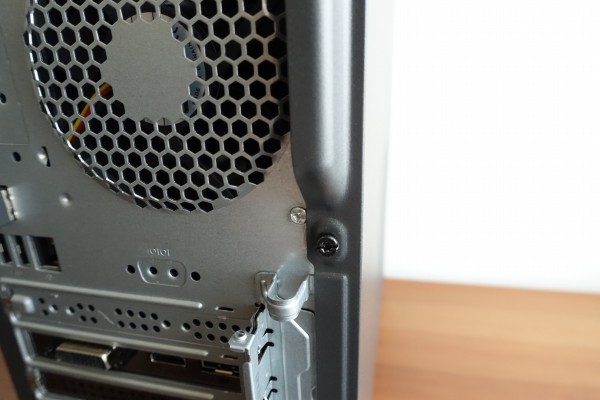

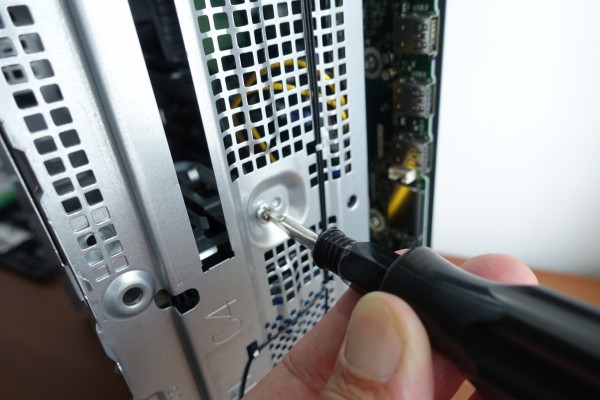

ENVY Desktop TE01では、背面部右側中央にある1本のネジを外すだけで、簡単に左側面部を取り外すことができます。

指で緩めることができればツールレスで作業できて便利だったんですが、残念ながらドライバを使う必要があります。

ネジを緩めきれば、側面部を少しずらすだけで簡単に取り外せます。

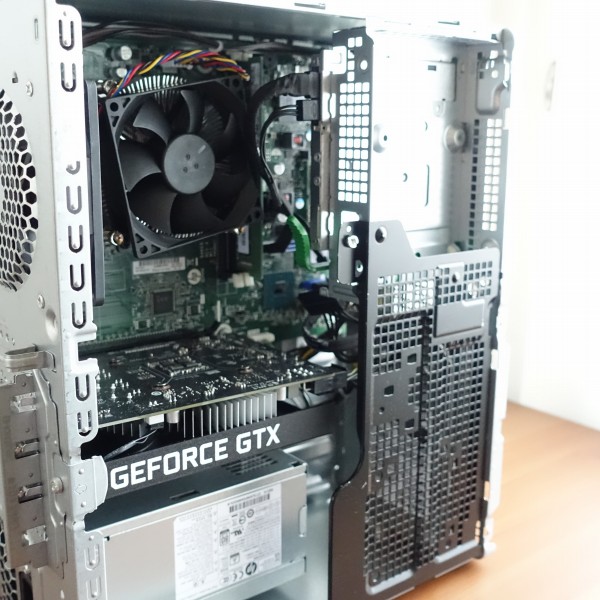

上の画像は、側面部を取り外したときの筐体内部の様子です。

手前の右上に光学ドライブ、右下には鉄製の保護パーツが配置されています。

マザーボードは奥に配置されており、

メモリおよびSSDは、光学ドライブの後ろ側に来てしまうため、この状態ではカスタマイズがしづらいです。なので、光学ドライブおよび保護パーツは取り外すことが可能です。

これらのパーツを取り外すには、まず前面部のカバーを外します。

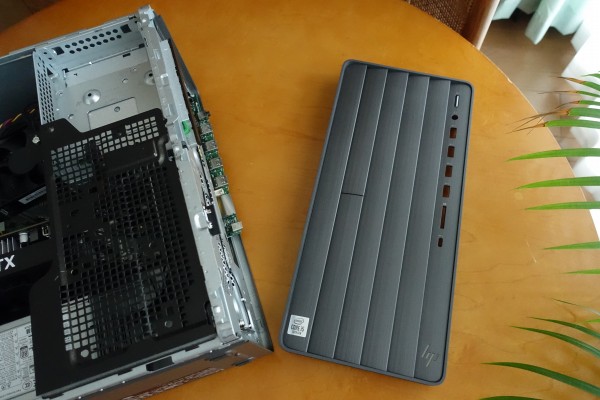

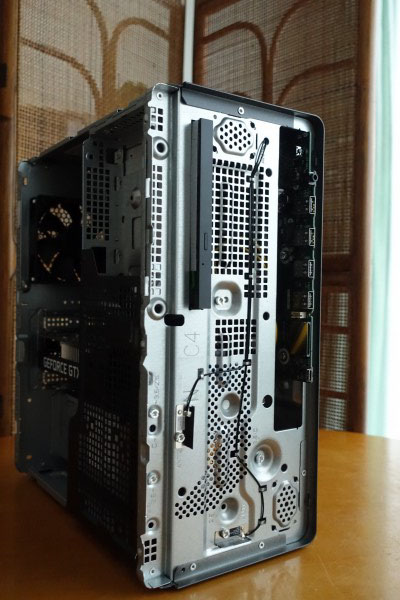

前面部のカバーを取り外したところ。

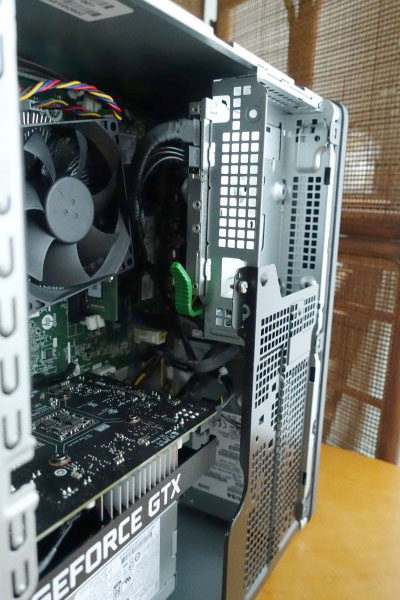

光学ドライブが縦向きに配置されているので、ケーブルを外した後、緑色のレバーを押しながら前面部方向に押すと、光学ドライブを取り外せます。

力を入れなくても簡単に外せます。

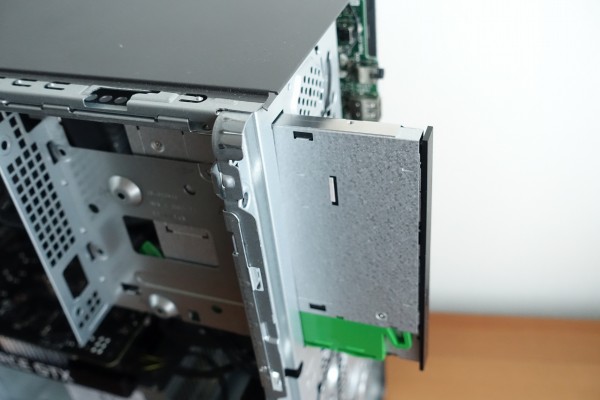

光学ドライブ。

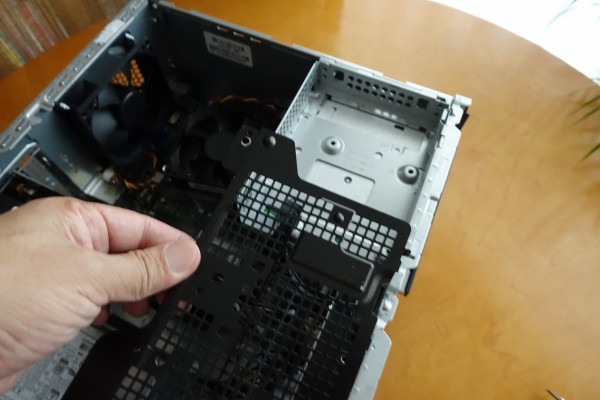

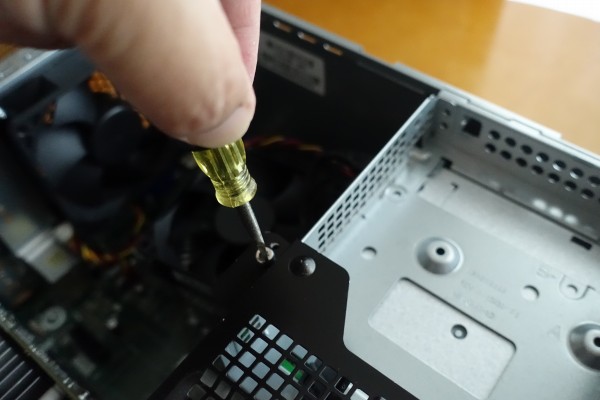

次に保護パーツを取り外します。上の画像の位置にあるネジを1つだけ外せばOKです。

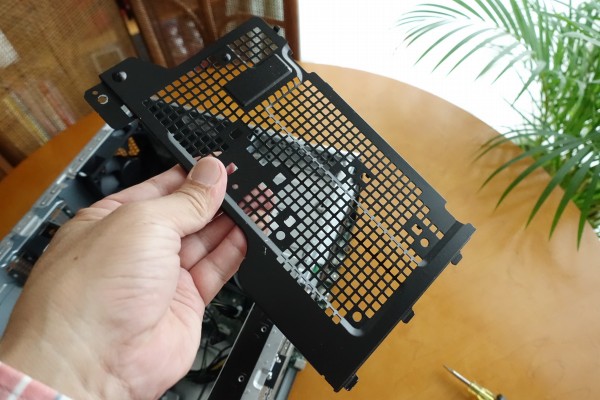

簡単に取り外し可能。

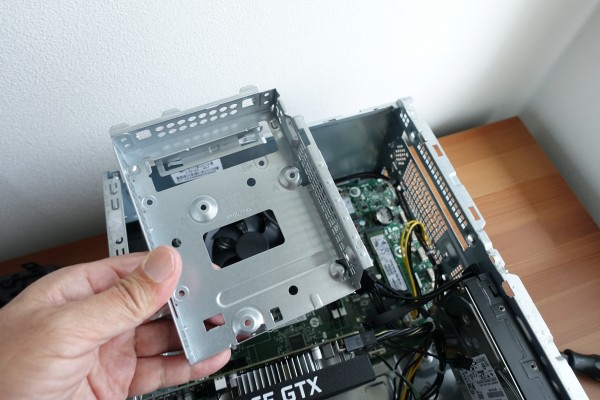

最後に3.5インチドライブベイを外します。

このドライブベイを取り外すには、前面部中央にあるネジを緩めます。

すると3.5インチドライブベイを取り外すことが可能になります。

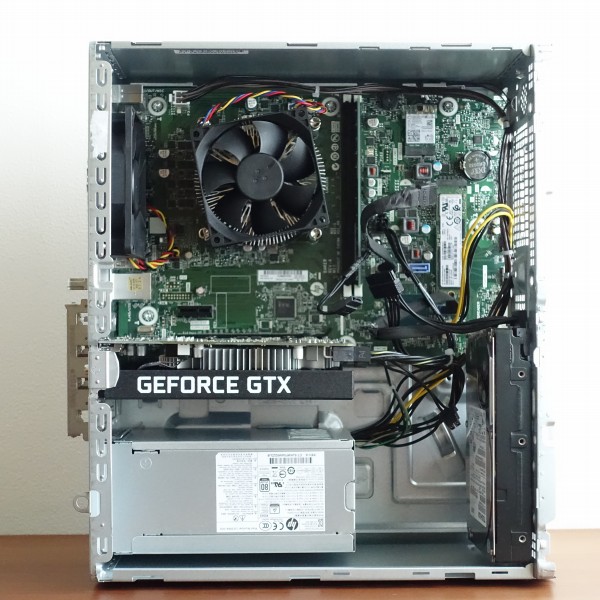

右側手前にあったパーツを取り外すと、筐体内部はこんな感じです。奥の方まで見えるようになり、カスタマイズ作業がしやすくなったのがわかります。

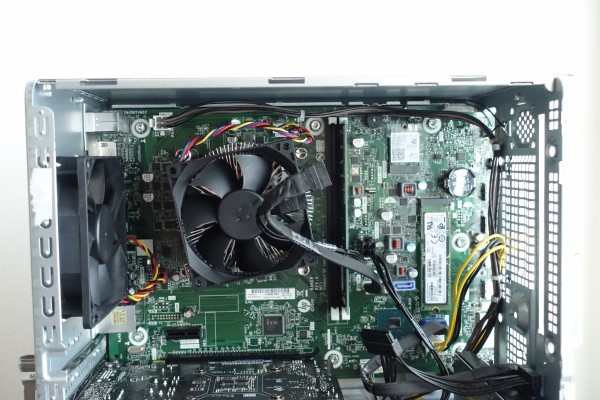

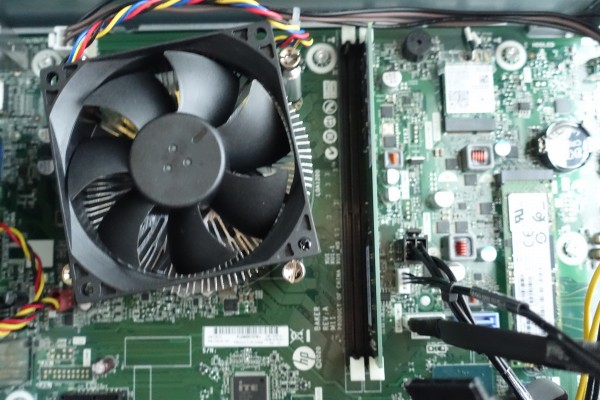

上段にマザーボードを配置。左にCPU冷却ファン、

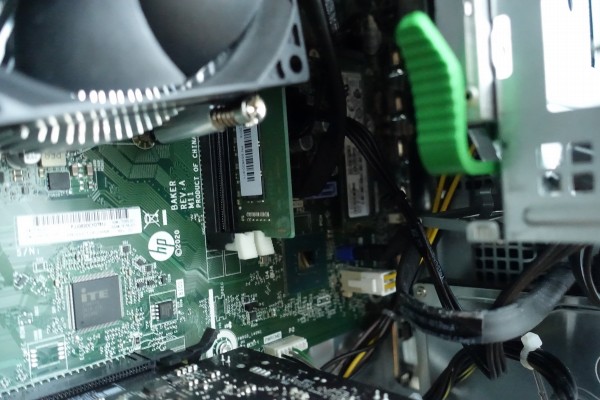

中央にメモリソケット×2、右にSSDが配置されています。

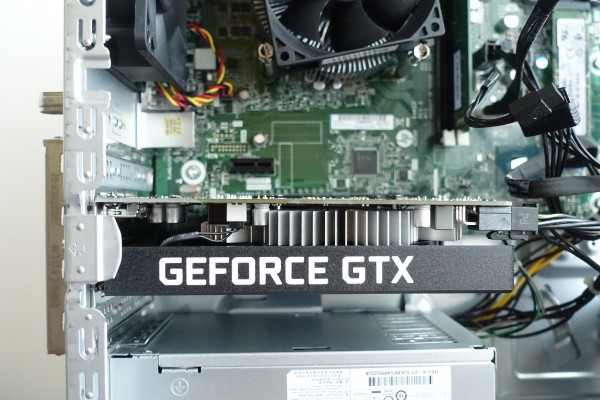

中央には、拡張スロットとして、PCI Express x16 × 1スロット、PCI Express x1 × 1スロットを配置。

この構成では、PCI Express x16スロットにグラフィックカードが装着されています。

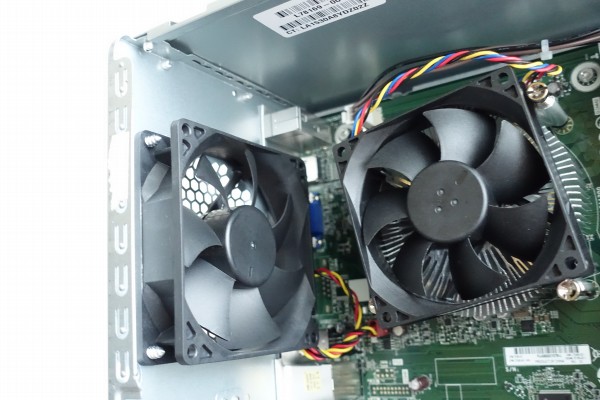

背面部上部にもファンを配置。

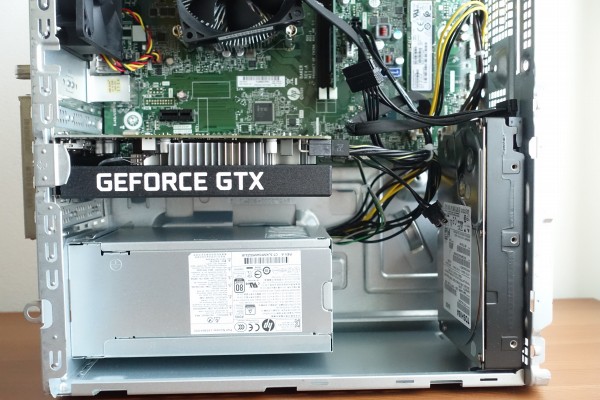

左下には電源ユニットを配置しています。

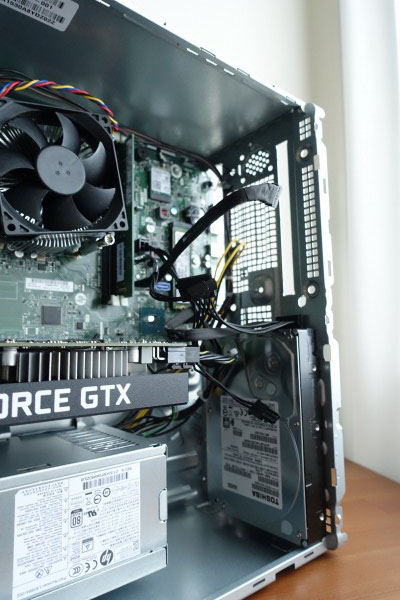

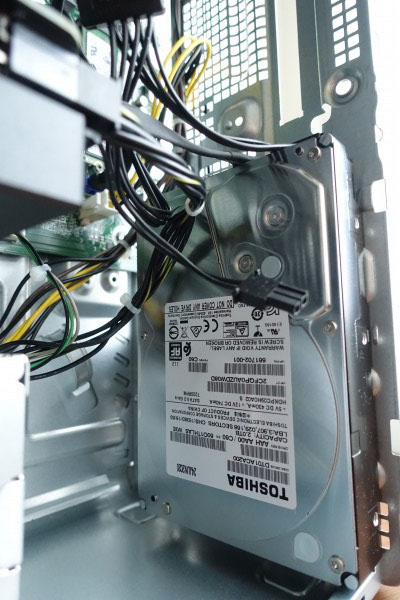

筐体内部の右側下にも3.5インチドライブベイが配置されています。

この構成では、HDDが装着されています。
